Jak naše práce vypadá – montážní standardy

Na fotografiích uvidíte konkrétní ukázky, jak můžeme okno zapravit.

Zednické zapravení jednoduchých a špaletových oken


Zednické zapravení jednoduchých a špaletových oken

Použití

Vnitřní zednické zapravení jednoduchých a špaletových oken tzv. „na původní roh špalety“ je nejběžnějším typem zapravení při výměně oken. Zapravení se sestává z doplnění odpadnutých či odsekaných částí okenní špalety, zpravidla jednovrstvou sádrovou omítkou. Alternativně se k tomuto zapravení využívá hrubá omítka a štuk. Rovinnost nové špalety ve všech směrech je určena rovinností původní špalety a pozicí nového okna.

Vzhled

Tento typ zapravení se také označuje jako zapravení na otevřené okenní špalety. Zpravidla je zachován původní vzhled a rozměry okenního otvoru mezi špaletami a mění se pouze hloubka okenních špalet a vnitřní parapetní desky s ohledem na změnu stavební hloubky okna.

Výhody/nevýhody

Výhodou tohoto zapravení je rychlost provedení, minimální zásah do stávající konstrukce a minimální přesuny stavebních hmot a materiálů z demolice. Tento způsob osazení a zapravení oken je nejběžnější. Cena zednického zapravení je určena hloubkou opravované vyzdívky v souladu s výkresovou dokumentací „M INT – ZPŮSOB URČENÍ ROZSAHU VNITŘNÍHO ZEDNICKÉHO ZAPRAVENÍ“

Konstrukce stavebního otvoru, pro který se využívá toto zapravení

A) Jednoduchá a zdvojená okna

Zednické zapravení jednoduchých a zdvojených oken Zednické zapravení jednoduchých a zdvojených oken Zednické zapravení jednoduchých a zdvojených oken

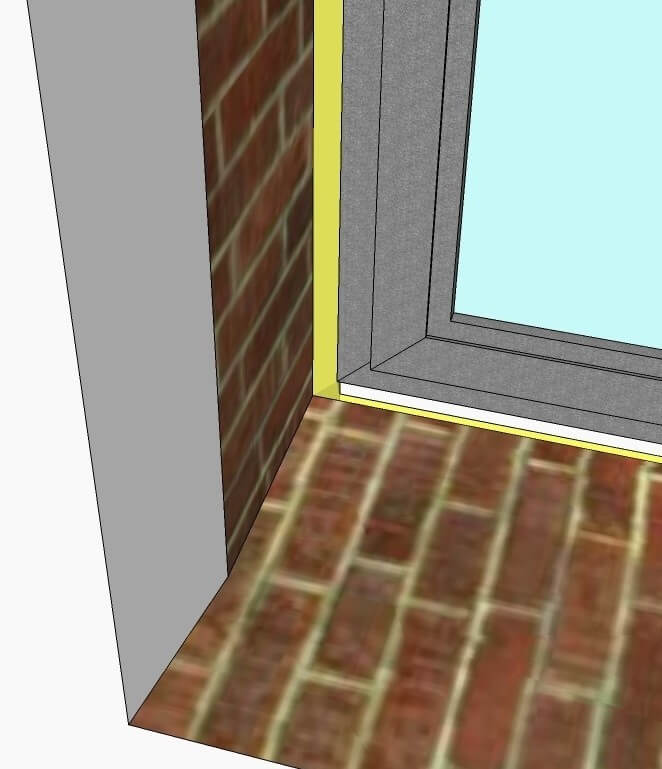

B) Špaletová okna

Zednické zapravení špaletových oken Zednické zapravení špaletových oken Zednické zapravení špaletových oken

Související výkresová dokumentace

Montáž standardní:

Montáž dle ČSN 74 6077

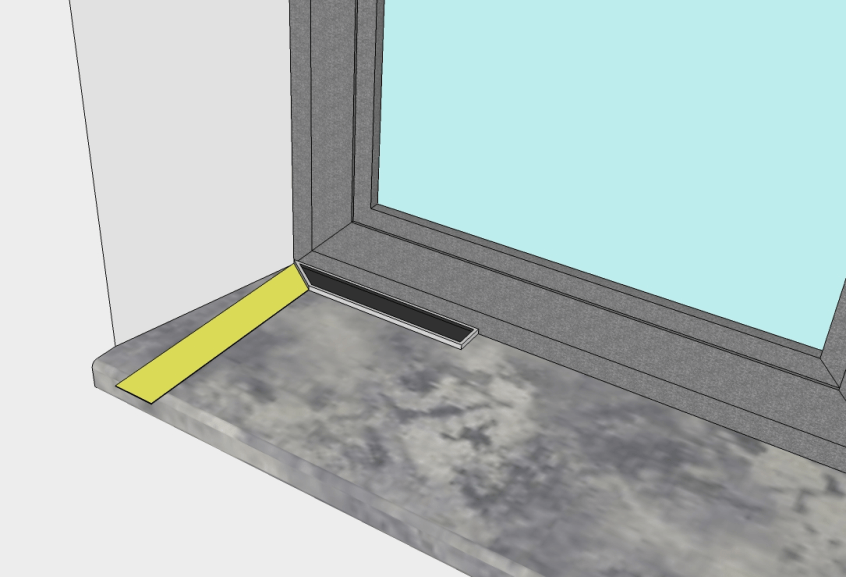

Příkladová vizualizace zednického zapravení jednoduchých a špaletových oken

Zednické zapravení jednoduchých a špaletových oken Zednické zapravení jednoduchých a špaletových oken V nízkoenergetickém domě v Broumově budeme osazovat sedmikomorová okna a HS portál

Proporce a rovinnost nového zapravení okna závisí na stavbě okenního otvoru, zapuštění okna za okenní špaletu, rovinnosti původních vnitřních špalet a poloze okna vůči ploše zdi.

Zednické zapravení „zrcátko“

Zednické zapravení „zrcátko“

Použití

Vnitřní zednické zapravení na zrcátko se využívá jako alternativa zednického zapravení při výměně špaletových a zdvojených oken v případě, kdy se pod deštěním mezi vnějším a vnitřním rámem původního okna nenachází kompaktní vyzdívka, případně je naopak vyzdívka natolik masivní a soudržná, že by její demolice nebyla ekonomická nebo by ohrozila statiku stavebního otvoru a současně není možné provést zapravení na rovnou či otevřenou okenní špaletu.

Vzhled

Zrcátko může být vytvořeno kolem celého okna (vyjma parapetní roviny) nebo pouze na svislých špaletách v závislosti na stavbě okenního otvoru po demontáži původního okna. Rozměry a proporce jednotlivých ploch se odvíjí od stavebního otvoru původních špalet a polohy nového okna.

Výhody/nevýhody

Výhodou tohoto zapravení je především rozšíření parapetní desky a optické rozšíření špalet a tedy i okenního otvoru, které vytváří dojem většího okna. V případě zrcátka vytvořeného na zalomené špaletě je nevýhodou větší tvarová složitost nové okenní špalety a časová náročnost takovéhoto zapravení.

Konstrukce stavebního otvoru, pro který se využívá toto zapravení

A) Stavební otvor s masivní vyzdívkou

Stavební otvor s masivní vyzdívkou Stavební otvor s masivní vyzdívkou VStavební otvor s masivní vyzdívkou

B) Stavební otvor bez vyzdívky

Stavební otvor bez vyzdívky Stavební otvor bez vyzdívky Stavební otvor bez vyzdívky

Příkladová vizualizace zednického zapravení „zrcátko“

A) „Zrcátko“ u nevyzděného ostění – rovná špaleta

„Zrcátko“ u nevyzděného ostění – rovná špaleta „Zrcátko“ u nevyzděného ostění – rovná špaleta „Zrcátko“ u nevyzděného ostění – rovná špaleta

Proporce a rovinnost nového zapravení okna závisí na stavbě okenního otvoru, zapuštění okna za okenní špaletu, rovinnosti původních vnitřních špalet a poloze okna vůči ploše zdi.

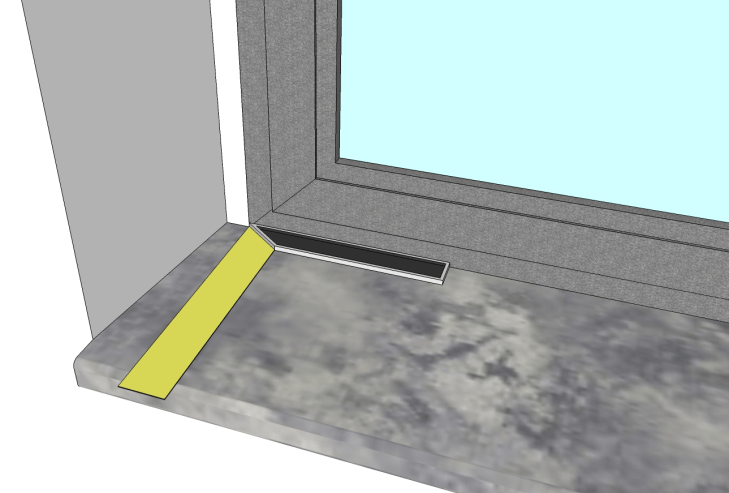

B) „Zrcátko“ u nevyzděného ostění – šikmá špaleta

„Zrcátko“ u nevyzděného ostění – šikmá špaleta „Zrcátko“ u nevyzděného ostění – šikmá špaleta „Zrcátko“ u nevyzděného ostění – šikmá špaleta

Proporce a rovinnost nového zapravení okna závisí na stavbě okenního otvoru, zapuštění okna za okenní špaletu, rovinnosti původních vnitřních špalet a poloze okna vůči ploše zdi.
C) „Zrcátko“ u vyzděného ostění

Zednické zapravení „zrcátko“ u vyzděného ostění Zednické zapravení „zrcátko“ u vyzděného ostění Zednické zapravení „zrcátko“ u vyzděného ostění

Proporce a rovinnost nového zapravení okna závisí na stavbě okenního otvoru, zapuštění okna za okenní špaletu, rovinnosti původních vnitřních špalet a poloze okna vůči ploše zdi.

Související výkresová dokumentace

Montáž standardní:

Montáž dle ČSN 74 6077

Zednické zapravení s rovnou špaletou

Zednické zapravení s rovnou špaletou

Použití

Zednické zapravení s rovnou špaletou je příplatkovým zapravením ke standardnímu zapravení po špaletových oknech, oblíbené především u větších prosklených ploch a v moderně laděných interiérech.

Vzhled

Rovné ostění se zpravidla vytváří pouze na svislých špaletách a bývá spojeno s vytvořením nových rohů na přechodu zdi a okenní špalety. Nové špalety s plochou okna svírají v horizontální rovině přibližně pravý úhel v případě, kdy to stavební konstrukce dovoluje.

Výhody/nevýhody

Rovné špalety opticky mírně zmenšují okenní otvor a prostup světla z exteriéru a jsou proto vhodné především u staveb s většími okenními výplněmi. Jejich hlavní nevýhodou je vyšší časová náročnost na provedení, spojená s potřebou vytvoření nových vnitřních rohů kolem okna.

Příkladová vizualizace zednického zapravení s rovnou špaletou

Ukázka zednického zapravení s rovnou špaletou MOkna zapravená rovnou špaletou Zapravení s rovnou špaletou

Proporce a rovinnost nového zapravení okna závisí na stavbě okenního otvoru, zapuštění okna za okenní špaletu, rovinnosti původních vnitřních špalet a poloze okna vůči ploše zdi

Související výkresová dokumentace

Montáž standardní:

Montáž dle ČSN 74 6077

Zapravení lištováním

Zapravení oken pomocí krycích lišt Zapravení oken pomocí lištováním

Použití

Zapravení oken pomocí krycích lišt je možné použít v případě, kdy se mění zdvojená okna a při jejich demontáži nedojde k zásadnímu poškození okenních špalet, případně tehdy, pokud se nová okna osazují do dřevěných či ocelových konstrukcí bez zednického zapravení. Lištování je možné aplikovat i v přechodu (překrytí připojovací spáry mezi novým oknem a původní fasádou), pokud jsou okna osazena mezi vnější špalety.

Vzhled

Krycí lišty se vyrábějí v různých šířkách, lze je kašírovat do dekoru okna a v místě jejich styku s omítkou či fasádou jsou opatřeny pružným těsněním pro vyrovnání drobných nerovností původního zdiva.

Výhody/nevýhody

Krycí lišty se nejčastěji používají v případech, kdy okna není možné zapravit jiným způsobem. Jedná se o tzv. suchý proces a lištování tedy není nutně spojeno se zednickými pracemi.

Související výkresová dokumentace

Montáž standardní:
